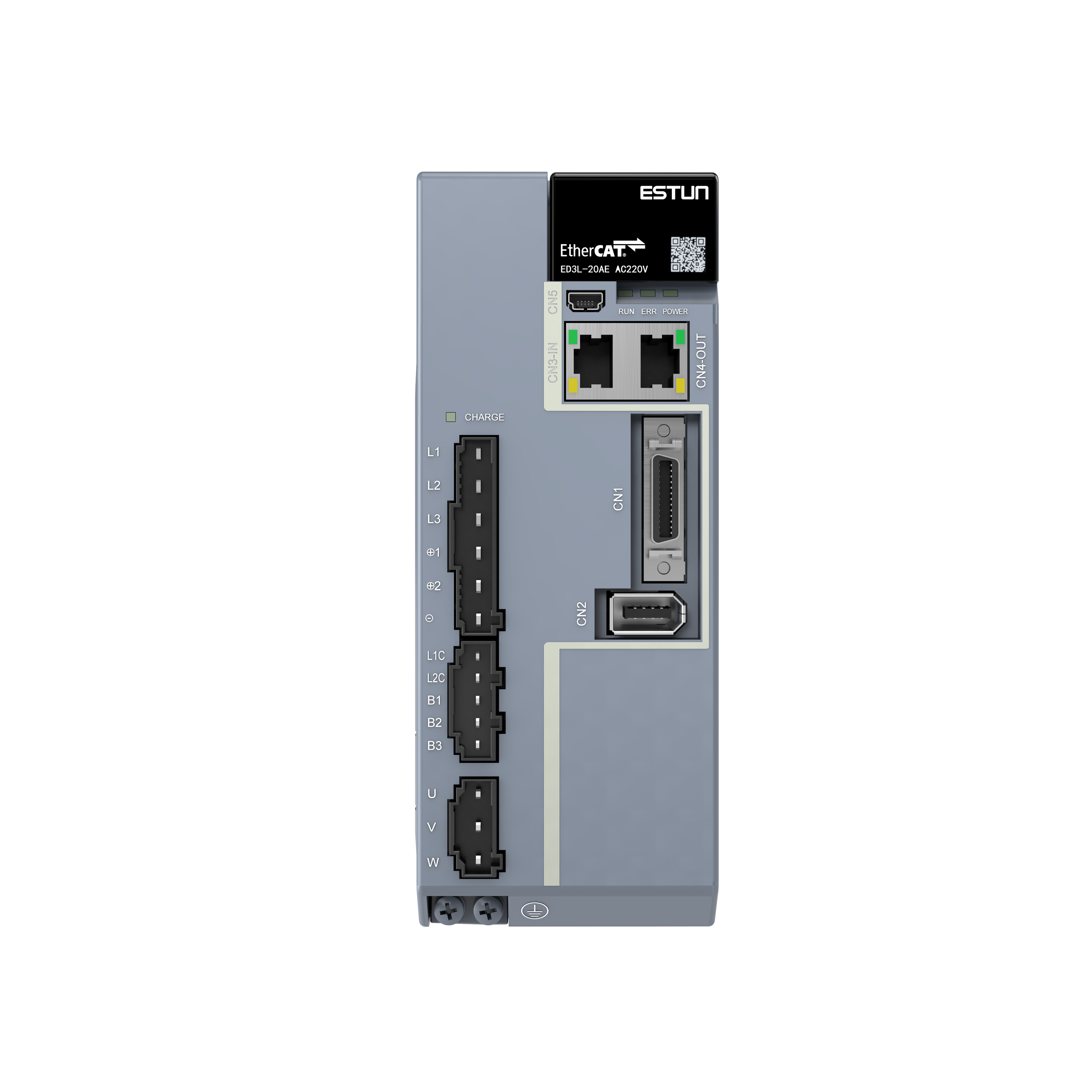

ED3L 系列交流伺服驱动器
ED3L 系列交流伺服驱动器，是专为中小功率场景打造的通用型驱动产品，功率覆盖50W~7.5kW，适配多类设备需求。产品全面支持 EtherCAT、Profinet、CANopen 等主流通信协议，确保高效稳定的信号传输；同时通过 CE、UL、STO等权威认证，在安全性与合规性上完全符合国际标准，为工业自动化应用提供可靠驱动解决方案。
高响应性能，精准控振
电流环周期低至62.5μs、EtherCAT 总线最小通讯周期125μs，响应速度更快；可实现1Hz-5000Hz 全频段振动抑制，保障运动控制精度与稳定性。
智能调试升级，操作便捷
支持免调谐、自动调谐模式及离线自动参数整定，降低调试门槛；兼容USB 和 FoE 在线升级，搭配全新ESView V4 调试软件，提升运维效率。
多场景适配，安全可靠
具备全面保护功能设计，同时支持长电缆应用与共直流母线应用，适配多样化工业场景，保障设备安全稳定运行；
总线型规格
分类 | 具体项 | 描述 |
功率范围 | 50W~7.5kW | |
I/O信号 | 输入信号 | 工作电压范围：24 VDC ± 20%；输入通道数：5（其中2路固定可用于Touch Probe） |
输出信号 | 工作电压范围：5 VDC~30 VDC；输出通道数：3（其中1路固定用于伺服报警） | |
通讯及标准 | 标准EtherCAT/ProfiNet的协议和行规 | |
脉冲型规格
分类 | 具体项 | 描述 |
功率范围 | 50W~7.5kW | |
I/O信号 | 编码器分频 脉冲输出 | A相、B相、C相：线驱动输出；分频脉冲数：可任意分频 |
输入信号 | 工作电压范围：24 VDC ± 20%；输入通道数：10（其中2路固定用于Touch Probe） | |
输出信号 | 工作电压范围：5 VDC~30 VDC；输出通道数：4（其中1路固定用于伺服报警） | |
转矩控制 | 外部输入 | DC ± 10V（DC ± 0V~ ± 10V：可变设定范围） |
内置设定 | 4个转矩接点 | |
速度控制 | 外部输入 | DC ± 10V（DC ± 0V~ ± 10V：可变设定范围） |
内置设定 | 第1速度~第7速度 | |
位置控制 | 外部输入 | 从如下输入种类中任选一种：符号+脉冲列：CCW+CW脉冲列；90°相位差2相脉冲（A相+B相） |
内置设定 | 32个位置接点 | |
