| 型号 | ER8-1450-HW |
|---|---|
| 轴数 | 6 |
| 最大负载 | 8kg |
| 最大臂展 | 1445mm |
| 重复定位精度 | ±0.08mm |
| 本体重量 | 170kg |
| 防护等级 | 手腕IP65、主体IP54 |

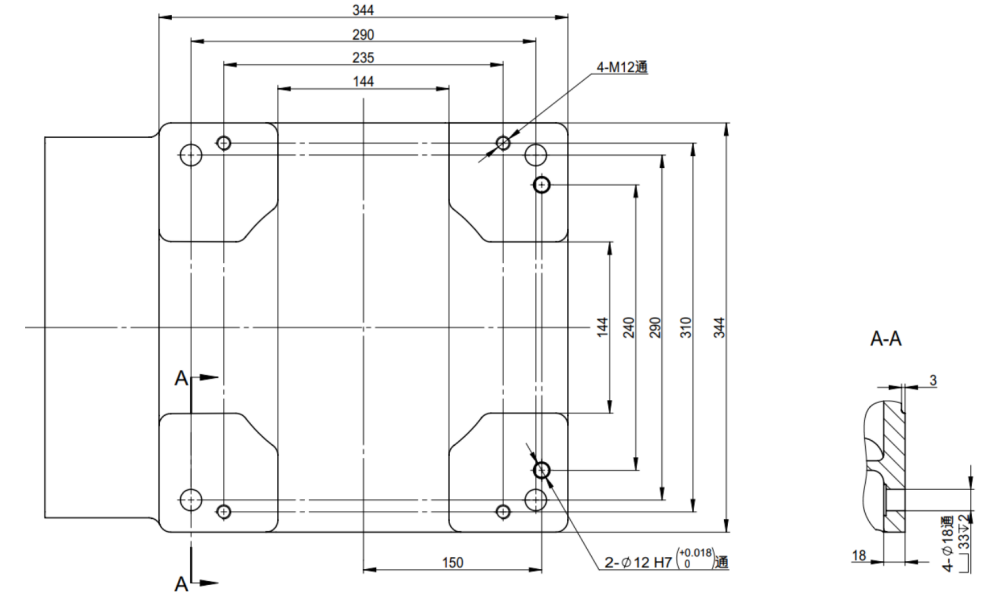

| 安装形式 | 地面/顶面 |
| 驱动方式 | AC伺服电机驱动 |
| 安装条件 | 温度：0至45℃ 湿度：10至80%RH 允许高度：海拔1000m以下 振动加速度：4.9m/s²(0.22G)以下 不应有腐蚀性气体 |
| 支持认证 | CE |
| 备注 | 详情请查阅说明书或向我公司咨询。 |
| 关节 | 运动范围 | 最大速度 | 允许负载转动惯量/扭矩 |
|---|---|---|---|
| J1 | -170°~+170° | 240°/s | - |
| J2 | -85°~+160° | 240°/s | - |
| J3 | -150°~+85° | 260°/s | - |
| J4 | -200°~+200° | 440°/s | 0.38 kg·m²/15.6 N·m |
| J5 | -135°~+135° | 400°/s | 0.38 kg·m²/15.6 N·m |
| J6 | -210°~+210° | 700°/s | 0.08 kg·m²/6.3 N·m |
| 安装参数 | 参数值 |
|---|---|
| 外形尺寸 | 620*550*750mm(mm，长宽高) |
| 控制柜重量 | 120kg |
| 额定功率 | 4kW |
| 参考能耗 | - |

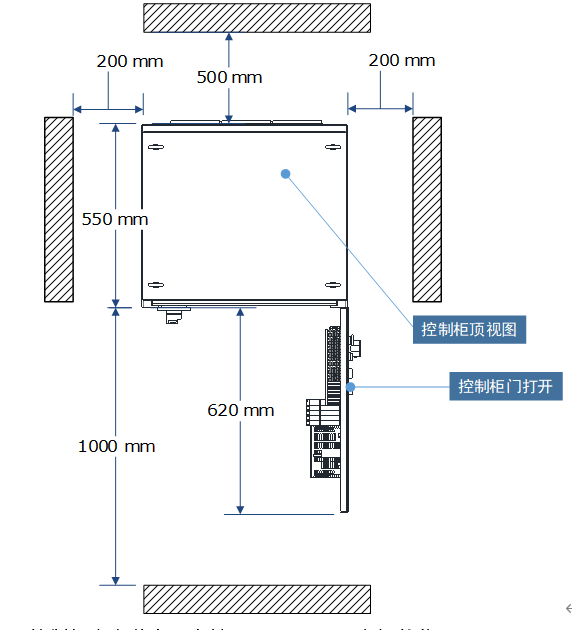

| 安装环境 | 通风，非密闭 |
| 最小安装范围 | 2500*2500*1200 (mm，长宽高) |
| 工作环境 | 温度：0°~45℃ 湿度：20%~80%RH |
| 通讯方式 | Profibus，EtherCAT ，EtherNet IP，Modbus TCP，串口通讯 |
| 互联电缆长度(以厂家业务实际确认为准) | 标配：5米；选配：7米（柔性）10米（柔性），15米（柔性），20米（柔性），25米（柔性），30米（柔性），10米，15米，20米 |
| 至机器人底座电缆预留空间 | 非柔性电缆：≥800mm；柔性电缆：≥300mm |
| 动力线缆折弯半径 | 非柔性：≥690mm；柔性：≥200mm |
| 编码器线缆折弯半径 | 非柔性：≥400mm；柔性：≥200mm |
| IO线缆折弯半径 | 非柔性：≥260mm；柔性：≥130mm |
| 至机器人底座重载连接器插头大小 | 120*45*75.5 (mm，长宽高) |
| 规格参数 | 参数值 |
|---|---|
| 电柜主电源 | 三相AC 380V，-15%～+10%，50/60Hz |
| 控制轴数 | 4～6 |
| 储存环境 | 温度：-25℃～55℃ 湿度：95%RH以下（无 凝露，无冻结） |
| 绝缘电阻 | 100mΩ以上 |
| 抗振动强度 | 4.9m/s² |
| 抗冲击强度 | 19.6m/s² |
| 海拔 | 1000米以下 |
| EMC测试标准 | IEC 61800-3:2017 |
| 防护等级 | IP54 |
| 接口类型 | 参数值 |
|---|---|
| RJ45接口 | 连接视觉模块的通讯接口 |
| 编码器电缆 | 机器人各轴的电机编码器电缆接口，用于采集机器人位置信号，使用专用电缆连接至机器人本体。 |
| 示教器电缆接口 | 机器人示教器的电缆接口。 |
| IO电缆接口 | 未定义的输入输出信号接口（24 - pin） |
| 参数项 | 参数值 |
|---|---|
| 液晶屏 | TFT 7 Inch 800*480 |
| 外接USB | 2.0*1 |
| 指示灯 | 指示灯：3个 |
| 通信 | 以太网：1路10/100Mbps自适应 |
| 配件 | 急停；钥匙开关；使能开关（三位） |
| 操作环境 | 操作温度：-10°C～50°C |
| 存储温度 | -20°C～60°C |
| 示教器线缆长度 (以厂家业务实际确认为准) | 标配：8米；选配：15米，20米，25米，30米 |
| 防护等级 | IP54 |
| 重量 | 1090±10g（不含线缆） |
