EM3-BF系列中惯量免电池绝对值伺服电机

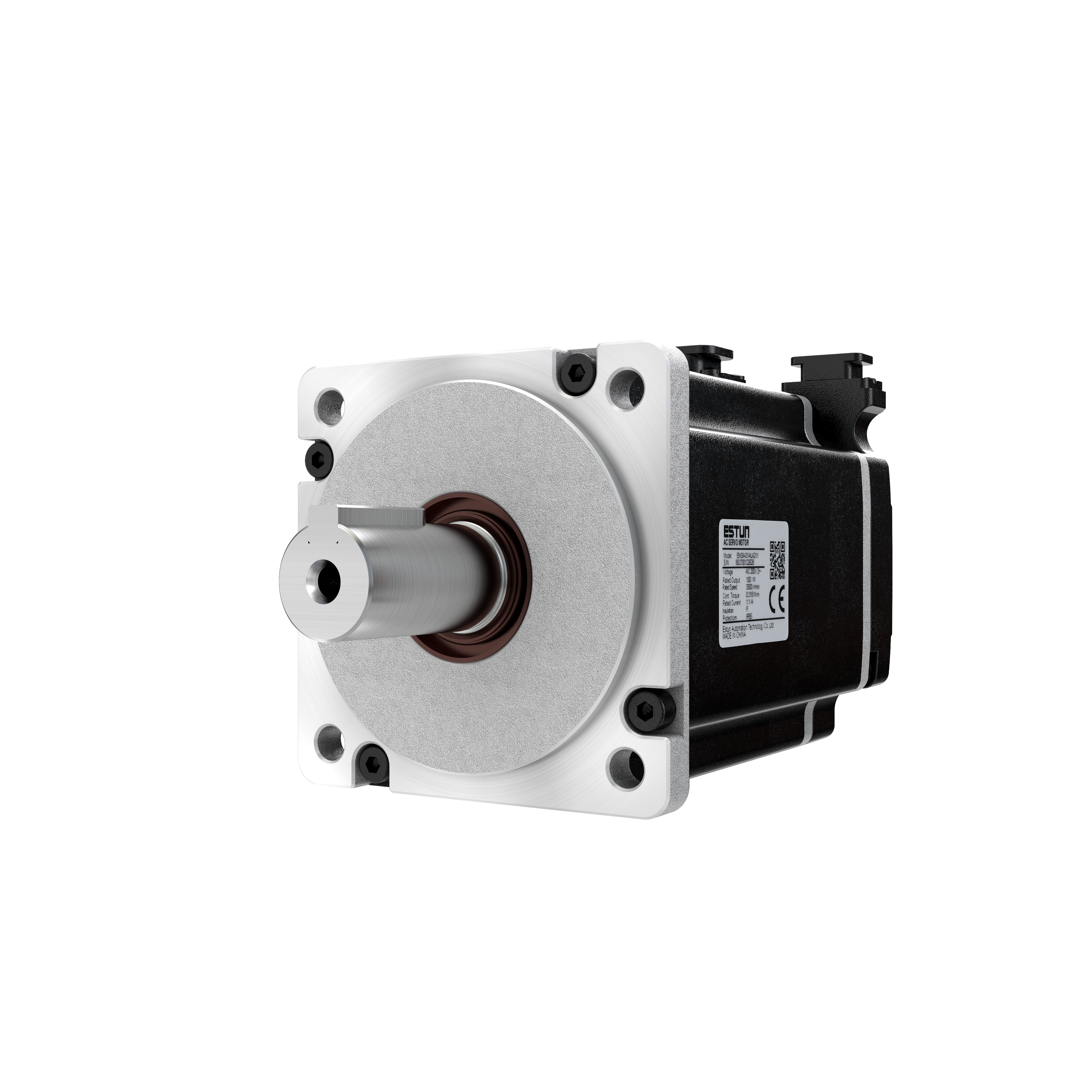

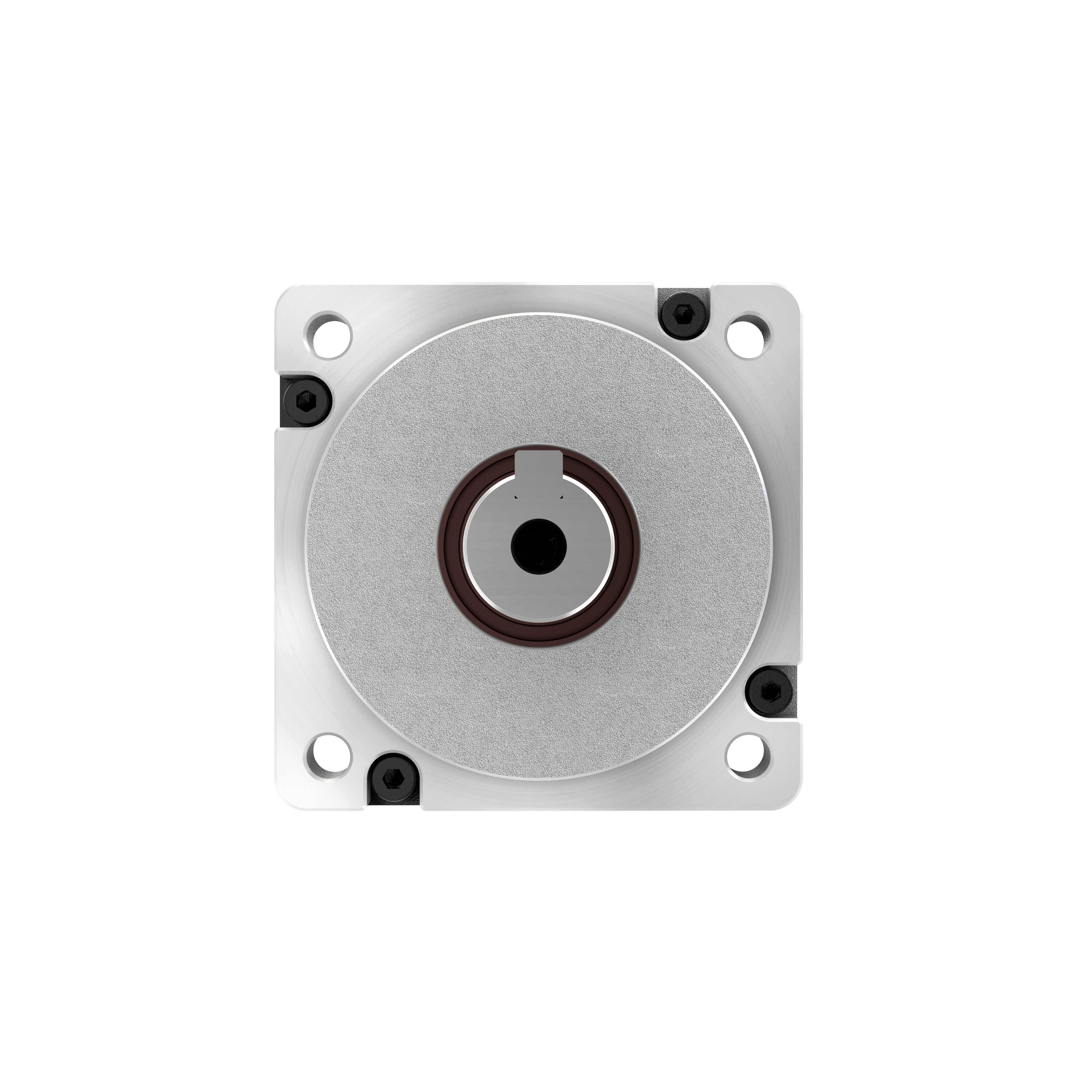

EM3J-BF系列中惯量免电池绝对值伺服电机
EM3J-BF系列中惯量免电池绝对值伺服电机产品，功率覆盖200W-1000W，额定转速3000rpm，防护等级可达IP67。

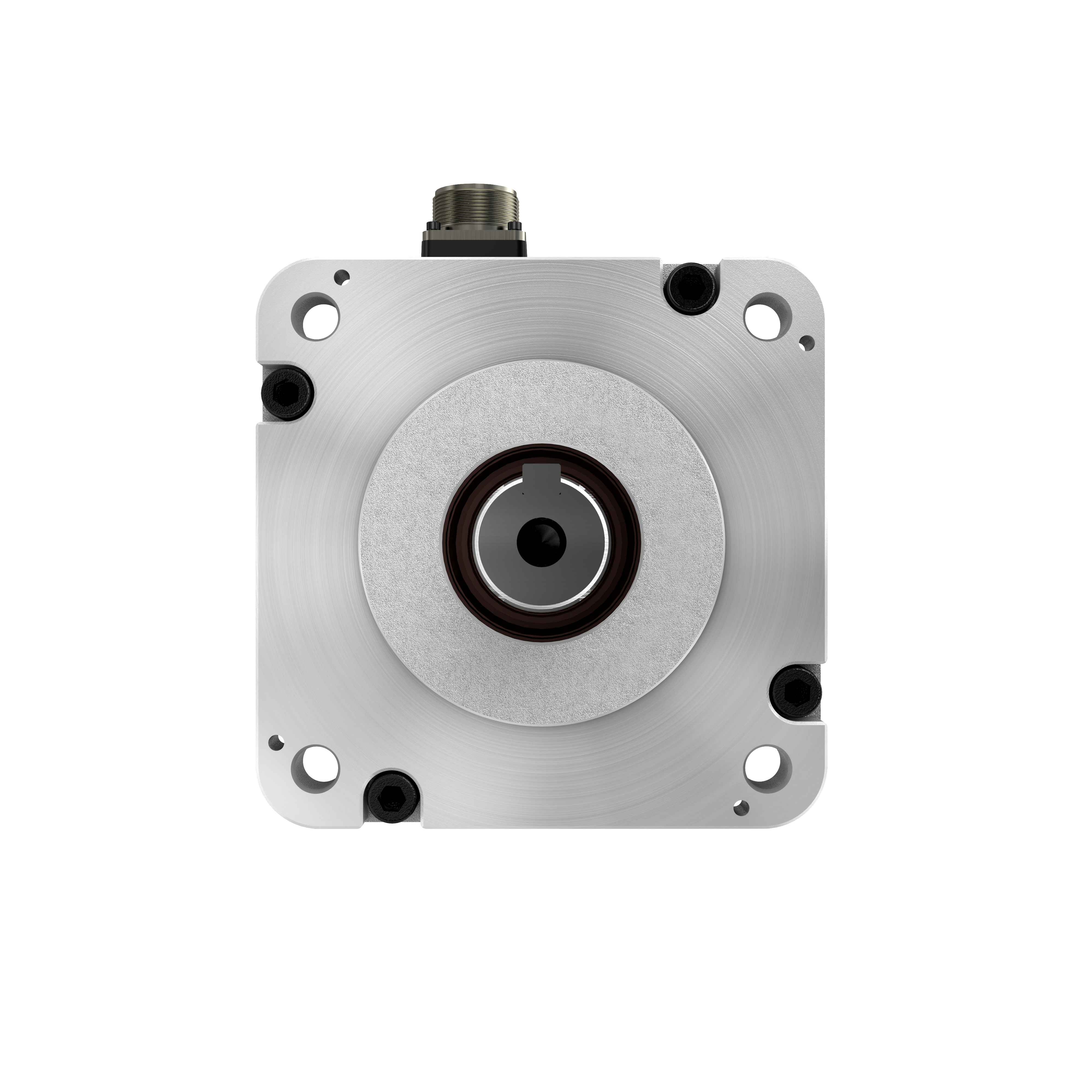

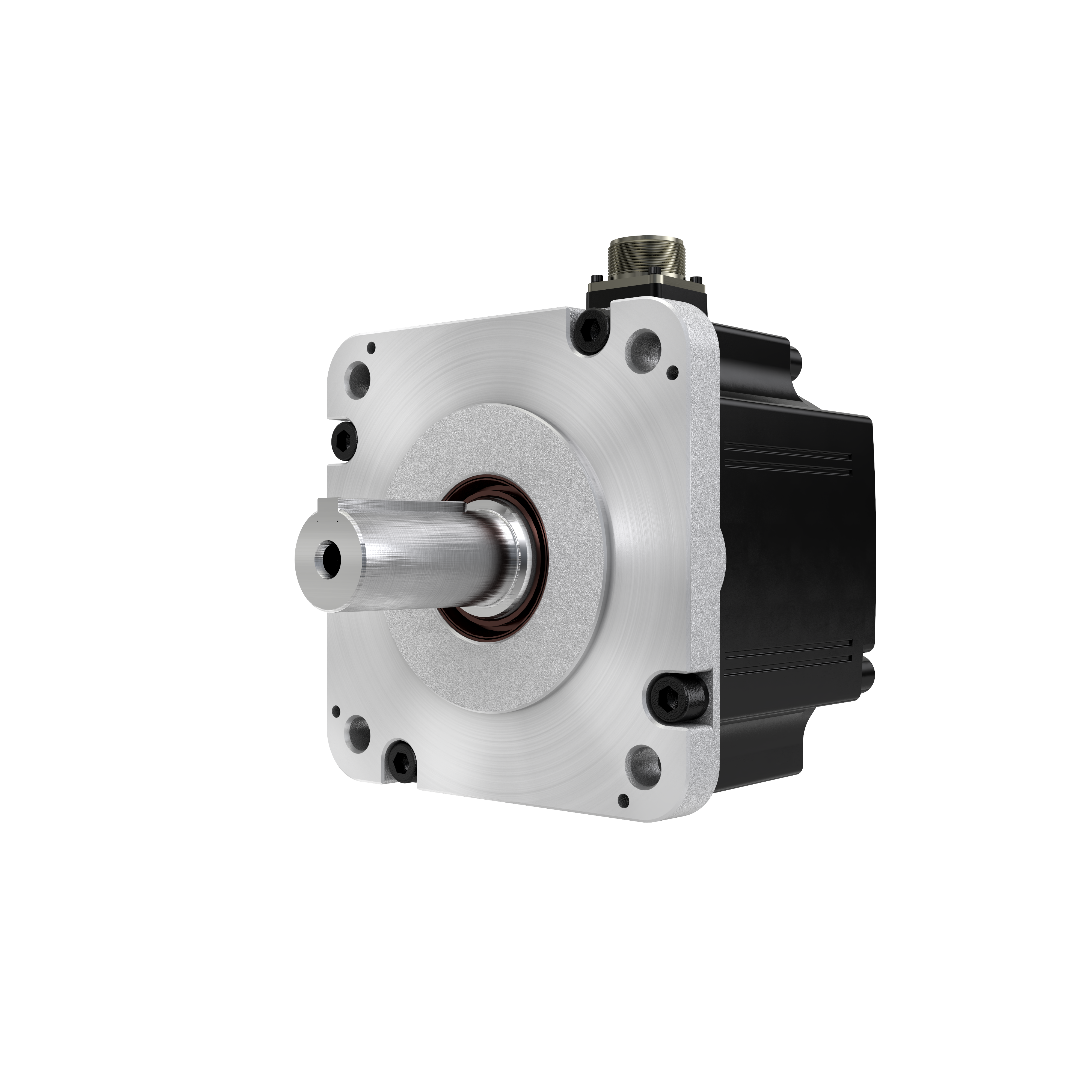

EM3G-BF系列中惯量免电池绝对值伺服电机
EM3G-BF系列中惯量免电池绝对值伺服电机产品，功率覆盖850W-7.5kW，额定转速1500rpm，防护等级可达IP67。
EM3J-BF系列中惯量免电池绝对值伺服电机产品，功率覆盖200W-1000W，额定转速3000rpm，防护等级可达IP67。
EM3G-BF系列中惯量免电池绝对值伺服电机
EM3G-BF系列中惯量免电池绝对值伺服电机产品，功率覆盖850W-7.5kW，额定转速1500rpm，防护等级可达IP67。
免电池，高可靠
搭载23bit免电池绝对值编码器，定位精度高，杜绝因电池导致的报警，应用场景广泛 。
高防护，性能优
防护等级IP67，耐温性能强，可在恶劣环境中正常运转，适应更严苛潮湿、多尘复杂工业环境。
易运输，免维护
赋能出口避免干电池影响空运，解决运输问题；解决电池寿命问题，一次定位终身免维护。
EM3J-BF系列中惯量免电池绝对值伺服电机 | |||||
电压等级 | 200VAC | ||||
EM3J-xxx-BF | 02A | 04AL | 08AL | 10AL | |
法兰[mm] | 60 | 60 | 80 | 80 | |
额定功率[kW] | 0.2 | 0.4 | 0.75 | 1.0 | |
额定转速[r/min] | 3000 | 3000 | 3000 | 3000 | |
最大转速[r/min] | 7000 | 7000 | 7000 | 7000 | |
额定转矩[N·m] | 0.637 | 1.27 | 2.39 | 3.18 | |
最大转矩[N·m] | 2.23 | 4.46 | 8.37 | 9.54 | |
额定电流[Arms] | 1.5 | 2.8 | 5.1 | 7.1 | |
最大电流[Arms] | 5.8 | 11.2 | 19.5 | 22.0 | |
转子惯量[10-4kg·m²] | 0.33(0.36) | 0.64(0.68) | 1.64(1.79) | 2.26(2.41) | |
轴端容许负荷 | 径向[N] | 245 | 245 | 392 | 392 |
轴向[N] | 74 | 74 | 147 | 147 | |
制动器规格 | 额定电压 | 24VDC | 24VDC | 24VDC | 24VDC |
额定功率[W] | 23 | ||||
保持转矩[N·m] | ≥1.5 | ≥1.5 | ≥3.2 | ≥3.2 | |
重量[kg] | 0.9(1.3) | 1.3(1.7) | 2.3(2.9) | 3.1(3.8) | |
注：括号内的数值表示的是带制动器电机的值 | |||||
EM3J-BF系列中惯量免电池绝对值伺服电机 | |||||||||||
电压等级 | 200VAC | 400VAC | |||||||||
EM3G-xxx-BF | 09A | 13A | 18A | 09D | 13D | 18D | 29D | 44D | 55D | 75D | |
法兰[mm] | 130 | 130 | 130 | 130 | 130 | 130 | 180 | 180 | 180 | 180 | |
额定功率[kW] | 0.85 | 1.3 | 1.8 | 0.85 | 1.3 | 1.8 | 2.9 | 4.4 | 5.5 | 7.5 | |
额定转速[r/min] | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |
最大转速[r/min] | 4500 | 4500 | 4500 | 4500 | 4500 | 4500 | 4500 | 4500 | 4500 | 4500 | |
额定转矩[N·m] | 5.41 | 8.28 | 11.5 | 5.41 | 8.28 | 11.5 | 18.6 | 28.4 | 35.0 | 48.0 | |
最大转矩[N·m] | 16.2 | 24.8 | 31.0 | 16.2 | 24.8 | 31.0 | 55.8 | 80.0 | 105 | 120 | |
额定电流[Arms] | 6.8 | 9.7 | 14.5 | 3.4 | 5.0 | 7.1 | 11.5 | 16.8 | 20.3 | 26.5 | |
最大电流[Arms] | 22.6 | 29.7 | 42.0 | 10.9 | 15.6 | 21.2 | 37.0 | 49.5 | 64.0 | 70.0 | |
转子惯量[10-4kg·m²] | 11.9(12.5) | 17.3(17.9) | 22.3(22.9) | 11.9(12.5) | 17.3(17.9) | 22.3(22.9) | 43.4(49.2) | 58.8(64.6) | 85.5(91.5) | 116.8(123.0) | |
轴端容许负荷 | 径向[N] | 490 | 686 | 980 | 490 | 686 | 980 | 1470 | 1470 | 1764 | 1764 |
轴向[N] | 98 | 343 | 392 | 98 | 343 | 392 | 490 | 490 | 588 | 588 | |
制动器规格 | 额定电压 | 24VDC | 24VDC | 24VDC | 24VDC | 24VDC | 24VDC | 24VDC | 24VDC | 24VDC | 24VDC |
额定功率[W] | |||||||||||
保持转矩[N·m] | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 | ≥44 | ≥44 | ≥72 | ≥72 | |
重量[kg] | 5.6(7.3) | 7.0(8.7) | 8.3(10.0) | 5.6(7.3) | 7.0(8.7) | 8.3(10.0) | 14.6(18.8) | 17.6(21.8) | 23.2(27.8) | 29.0(33.6) | |
注：括号内的数值表示的是带制动器电机的值 | |||||||||||
